產品使用手冊

機器使用時，請勿開啟主體 或 變壓器，並且不可鑽孔或其他任何修改, 以免造成危險。




若發生上述之狀況，因為無法得知使用之安全性，產品將失去保固。

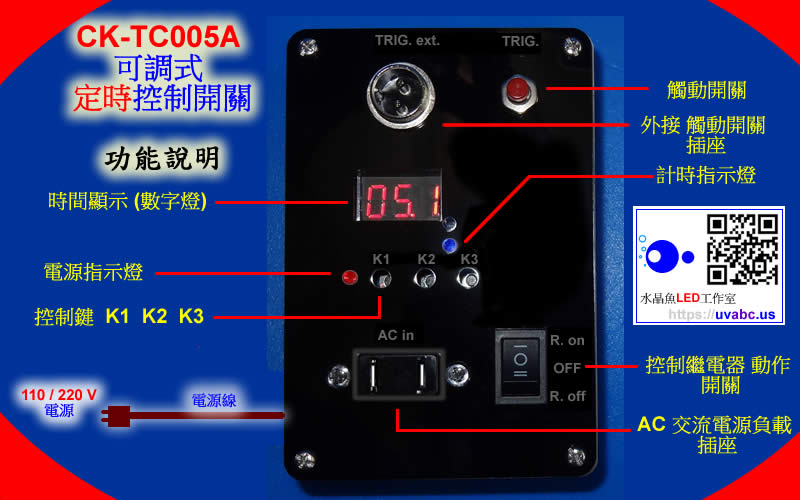

定時控制開關 主體。


1.1) 額定負載 : AC 220V / 5A 以內的設備
1.2) 使用壽命 : 10萬次 ( 繼電器 )
1.3) 工作溫度 : -40C 至 85C



AC 電源線

CK-TC005-PS 踏板開關 ( 產品尺寸：8.3 X 8 x 3 公分 )


( 控制線 長度 : 150 公分)




CK-TC005-HS 手按開關 ( 產品尺寸：8.3 X 2 x 2 公分 )


( 控制線 長度 : 150 公分)

將電源線，接上 110 / 220v 電源，紅色電源指示燈亮起後，即可設定工作模式 及 時間。




將 欲控制之 設備/儀器之電源線，插到 AC交流電源負載 插座 ( AC in ) 。




若有加購 踏板開關 或 手按開關，連接至 外接觸動開關 插座 ( TRIG. ext. ) 。




確認 控制繼電器動作 開關，位於一般開啟( R. on )位置。




按下 觸動開關 ( TRIG. ) 或 加購之踏板開關 / 手按開關, 即可開始運作。




運作中，若繼電器動作，藍色計時指示燈將亮起。

  P-1：單穩態觸發延時

- 按下觸動開關 ( TRIG. )，觸發繼電器吸合，到達設定之時間後，繼電器斷開。

- 可另外設定 在延時期間的動作 :

A：再次按下觸動開關 - 無效
B：再次按下觸動開關 - 重新計時
C：再次按下觸動開關 - 繼電器復位終止計時

  P-2：雙穩態觸發延時

- 按下觸動開關，開始計時時間 T1 ，到達設定之 T1 時間後，繼電器吸合, 到達設定之 T2 時間後，繼電器斷開（復位）。

- T1 和 T2 的時間都是可調的。

  P-3：循環觸發延時

- 迴圈使用：接通電源後，繼電器吸合，延時 T1 時間後斷開, 延時 T2 時間後吸合，無限迴圈。

- T1 和 T2 的時間都是可調的。

  P-4：斷電延時

- 持續按著觸動開關，繼電器吸合，保持吸合，放開觸動開關，開始計時，到達設定之時間後，繼電器斷開。

- 在延時期間，再次按著觸動開關，延時取消，放開觸動開關，重新計時。

  1.) 模式選擇：

- K1 (切換鍵) 接通電源後,長按K1鍵2秒後, 短按K1進入選擇工作模式 P1~P4選擇, K2進入模式。

- 在工作模式選擇好後,短按K1,可進入功能的細微調整設定，也就是A，B，C動作的切換。

A：再次按下觸動開關 - 無效
B：再次按下觸動開關 - 重新計時
C：再次按下觸動開關 - 繼電器復位終止計時

  2.) 設置時間：

- K2 (移位鍵) 按下調整LED數字燈閃爍位置，哪個數字燈閃爍, K3就調節閃爍的數字燈的數值。
- 直到按下K2，數字燈不再閃爍。

- K3 (調節鍵) 在數字燈閃爍時，K3 調節數字變化，0到9依次變化。
- 在數字燈顯示正常時，K3 調節小數點位置，

小數點在個位表示0到999分鐘；
小數點在十位表示0到99.9秒；
沒有小數點表示0到999秒。

p.s.

1. 工作模式之P-2和P-3有2組時間( T1 / T2 )需要調節，按K2六次為一個循環，前三次調節 T1 時間，後三次調節 T2 時間。
2. 藍燈亮表示設置繼電器吸合的時間， 藍燈滅表示設置繼電器斷開的時間。

R. on ： 繼電器吸合時，負載通電 / 繼電器斷開時，負載斷電 ( 一般模式 )




OFF ： 完全切斷 負載




R. off ： 繼電器吸合時，負載斷電 / 繼電器斷開時，負載通電 ( 反向模式 )

- 利用延伸插座( TRIG. ext. )，可連接 加購之 CK-TC005-PS 踏板開關 或 CK-TC005-PS 手按開關，延伸控制之距離或位置。
